电缆维修情况说明

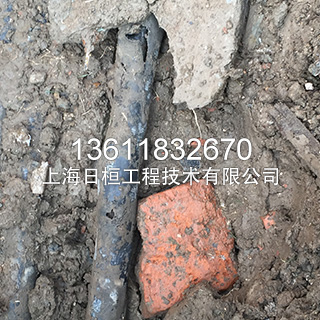

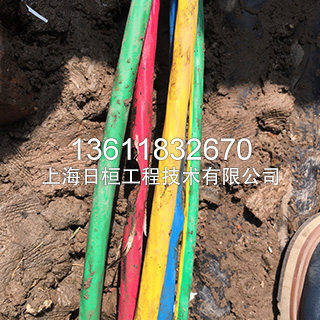

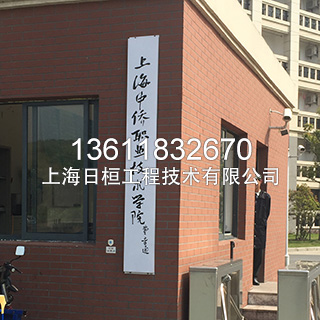

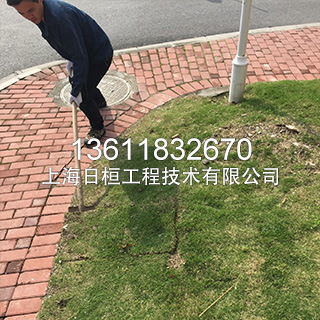

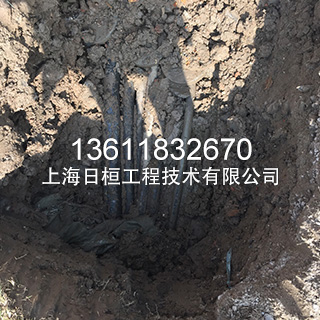

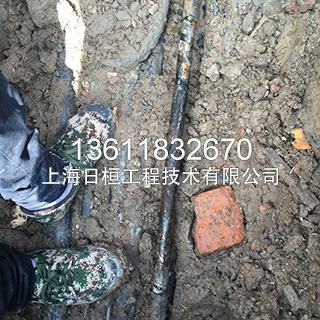

2016年4月17日上海金山区漕廊公路3888号上海中侨职业技术学院西大门口(图12-1)北侧配电房去29#教工宿舍楼(图12-2)的一根YJV22-4*35+1*25电缆出现无规律性跳开关现象,起先是几天跳一次开关,如今发展到一天会跳掉数次,影响正常的教工用电,测量电阻发现红相对零线和地线的电阻分别为1K和20K,说明红相肯定有问题,校方告诉我已经挖过二个地方,花掉二天时间也没找到,所以才又让我们过来的(这是我们第二次来这个学校查电缆故障了),后经我们仔细定位,确定故障点在进西大门口北侧(图12-3),挖开土后发现电缆粗看上面完好(图中12-4上侧的小电缆),手摸电缆下侧明显有外皮破损的感觉,把电缆上下翻个身,电缆外皮上有一大一小的二个破皮处(图12-5),扒开外皮发现钢带由于潮气入侵而锈蚀(图12-6),拿掉钢带看到红相已经烧成一个缺口(图12-7),这次查找过程告诉我们随意找怀疑点挖开寻故障点成功率较低,碰巧挖到了故障点的地方,象这处也难于用眼晴发现,蛮有可能漏失时机,多用掉在挖土上面的人工就会增加修复的总成本,处理这个故障点,供电恢复正常。

12-112-2
12-312-4
12-512-6

12-7
